При монтаже трубопроводов важно не только правильно подобрать трубы, но и обеспечить надежное соединение отдельных участков. Для этого используют специальные металлические детали, которые позволяют соединять трубы с арматурой и оборудованием. В промышленных системах стоманен плосък фланец за заваряване обеспечивает прочное разъемное соединение, удобное для обслуживания и ремонта. Такие изделия применяют в водоснабжении, отоплении, на производственных предприятиях и других объектах, где требуется герметичность трубопровода.
Как устроен плоский фланец

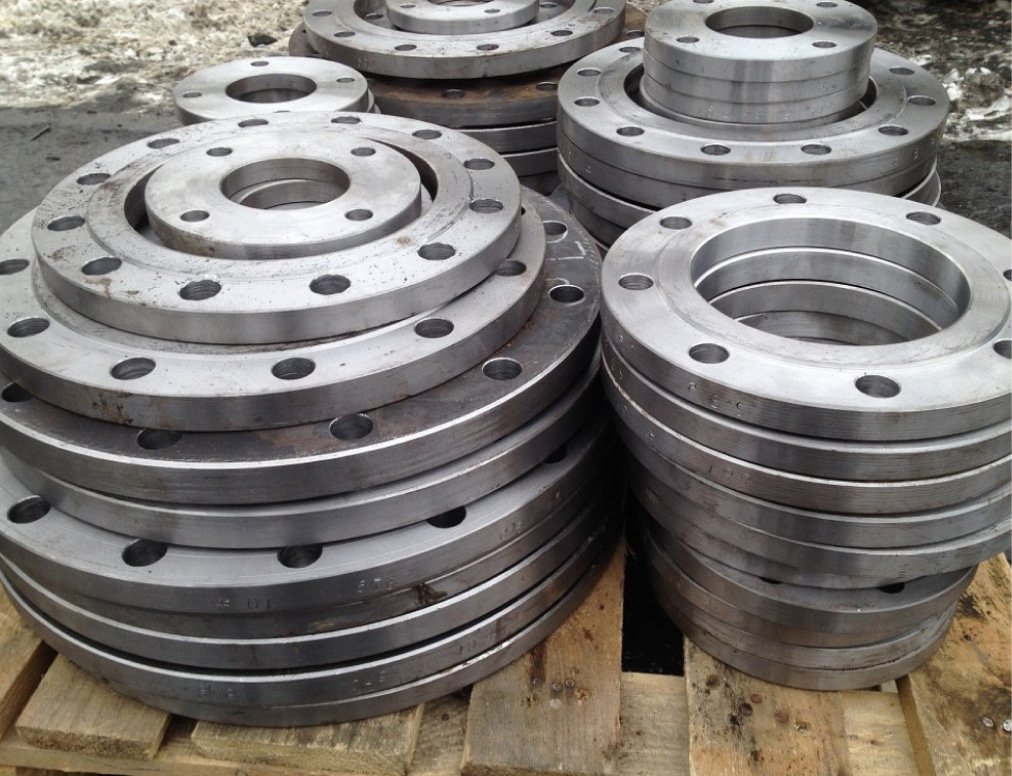

Плоский фланец представляет собой металлическое кольцо с центральным отверстием под трубу и несколькими отверстиями для крепежных болтов. Деталь надевают на трубу и приваривают, после чего соединяют с ответным фланцем при помощи болтов или шпилек.
Основные элементы соединения:
- Металлическое кольцо. Обеспечивает прочность конструкции и удерживает крепеж.
- Отверстия для болтов. Позволяют равномерно стягивать соединяемые детали.
- Уплотнительная прокладка. Устанавливается между фланцами и предотвращает утечки воды, газа или другой рабочей среды.
- Сварное соединение. Закрепляет фланец на трубе и обеспечивает герметичность места установки.
Количество крепежных отверстий зависит от диаметра изделия и рабочего давления. Например, у фланцев небольшого диаметра часто предусмотрено четыре отверстия, а у крупных моделей их количество может достигать 8, 12 и более.
Где применяются плоские фланцы
Главное назначение таких деталей — создание надежных соединений, которые при необходимости можно разобрать без разрезания труб. Это особенно удобно на участках, где установлены насосы, задвижки, фильтры и другое оборудование, требующее периодического обслуживания.
Плоские фланцы востребованы в следующих сферах:
- Водоснабжение. Соединение труб, насосного оборудования и запорной арматуры.
- Отопительные системы. Монтаж трубопроводов, теплообменников и регулирующих устройств.
- Промышленность. Подключение технологического оборудования и отдельных участков производственных линий.
- Сельское хозяйство. Обустройство оросительных систем и насосных станций.
При правильном подборе фланцы помогают уменьшить вероятность протечек и упрощают замену оборудования. Однако условия эксплуатации должны соответствовать характеристикам конкретного изделия.
Основные преимущества плоских фланцев
Популярность фланцевых соединений объясняется простотой конструкции и удобством использования. При качественной сварке, правильном выборе прокладки и равномерной затяжке крепежа они обеспечивают надежную работу трубопровода.
Среди основных преимуществ выделяют:
- Возможность быстро разобрать соединение для ремонта.
- Большой выбор диаметров и вариантов исполнения.
- Совместимость с различной трубопроводной арматурой.
- Доступную стоимость по сравнению с некоторыми другими типами фланцев.
- Удобство установки на промышленных объектах.
При этом необходимо учитывать, что фланцевое соединение занимает больше места, чем обычный сварной стык. Кроме того, состояние болтов и прокладок нужно периодически проверять.
Как правильно выбрать плоский фланец
При покупке важно учитывать не только диаметр трубы, но и характеристики рабочей среды. Неправильно подобранный фланец может стать причиной протечек, повреждения прокладки или нарушения герметичности системы.
Особое внимание уделяют условному проходу DN и номинальному давлению PN. Например, обозначение PN16 соответствует номинальному давлению 16 бар, однако допустимые рабочие параметры зависят от температуры, материала и применяемого стандарта.
Также проверяют марку стали, толщину изделия, расположение крепежных отверстий и соответствие ответному фланцу. Для влажных условий и агрессивных сред может потребоваться нержавеющая сталь.
Не менее важно качество сварки. Неровный шов, неправильная установка или перекос деталей способны снизить надежность даже качественного изделия.
Плоский фланец — практичная деталь, позволяющая создавать прочные и удобные в обслуживании соединения трубопроводов. Правильный выбор материала, размеров и класса давления помогает обеспечить длительную эксплуатацию оборудования. При покупке лучше ориентироваться на технические характеристики системы, условия работы и требования действующих стандартов.
